Facade isoleringsplugs til PIR (100 stk)

Facade isoleringsplugs til PIR (100 stk)

348.00 kr
348.00 kr
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
Til isoleringstykkelse:

Dankort Visa Mastercard MobilePay

Visa alla uppgifter
Fastgørelse til facadeisolering (ETICS)

Isoleringsdybel til facadeisolering
LTX-10

LTX-10 er en plastdybel med slagstift til mekanisk fastgørelse af isoleringsplader i facadeisoleringssystemer (ETICS).

Den bruges som supplement til klæbemørtel og hjælper med at overføre vindbelastninger fra isoleringen til underlaget.

Beton Massive mursten Hulsten Letklinkerbeton Porebeton

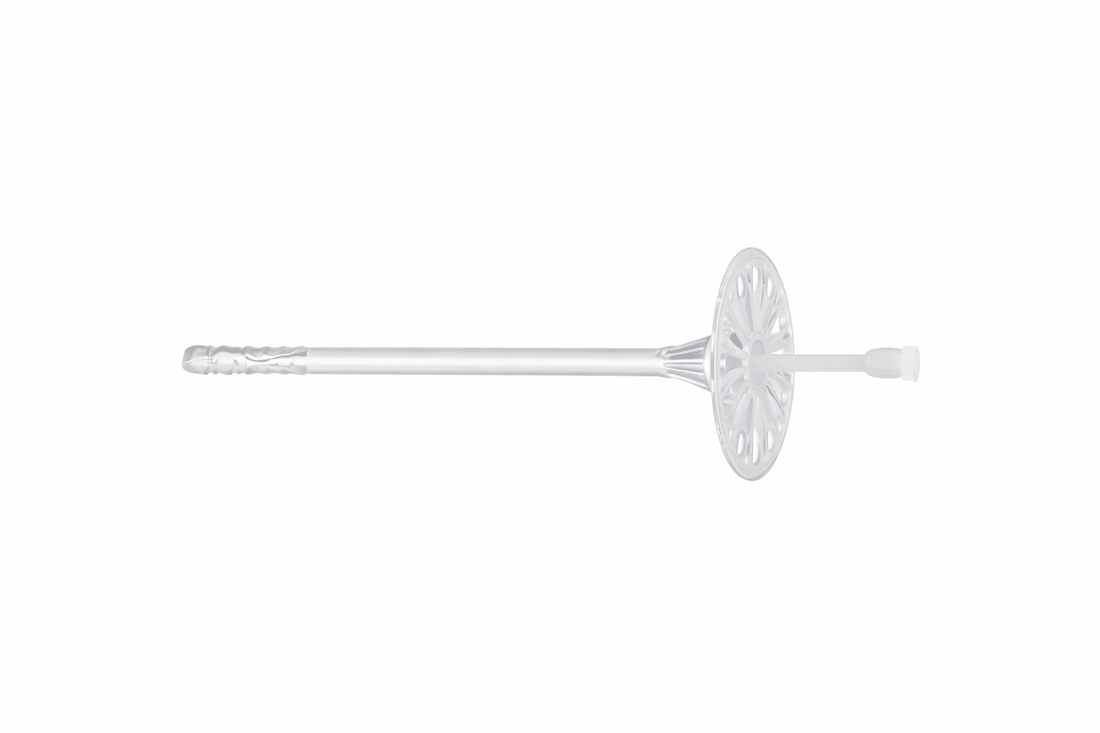

Isoleringsdybel LTX-10 – produktvisual

Hurtige nøgledata

Kompakt overblik over specifikationer

Dybel diameter
10 mm
Skive diameter
60 mm
Forankringsdybde
30 mm / 50 mm
Materiale dybel
Polyethylen (PE)
Materiale stift
Glasfiberforstærket polyamid
ETA
ETA-16/0509

Produktbeskrivelse

Kort, teknisk og let at skimme

LTX-10 er en hammer-drevet isoleringsdybel med plaststift og kort ekspansionszone.

Dyblen er fremstillet af polyethylen, mens stiften er lavet af glasfiberforstærket polyamid for at øge styrken under installation.

Fastgørelsen bruges i facadeisoleringssystemer til mekanisk fastholdelse af isoleringsplader og til at modstå vindbelastning på isoleringen.

Dyblen kan installeres i flere typer underlag, herunder beton, mursten, hulsten, letklinkerbeton og porebeton.

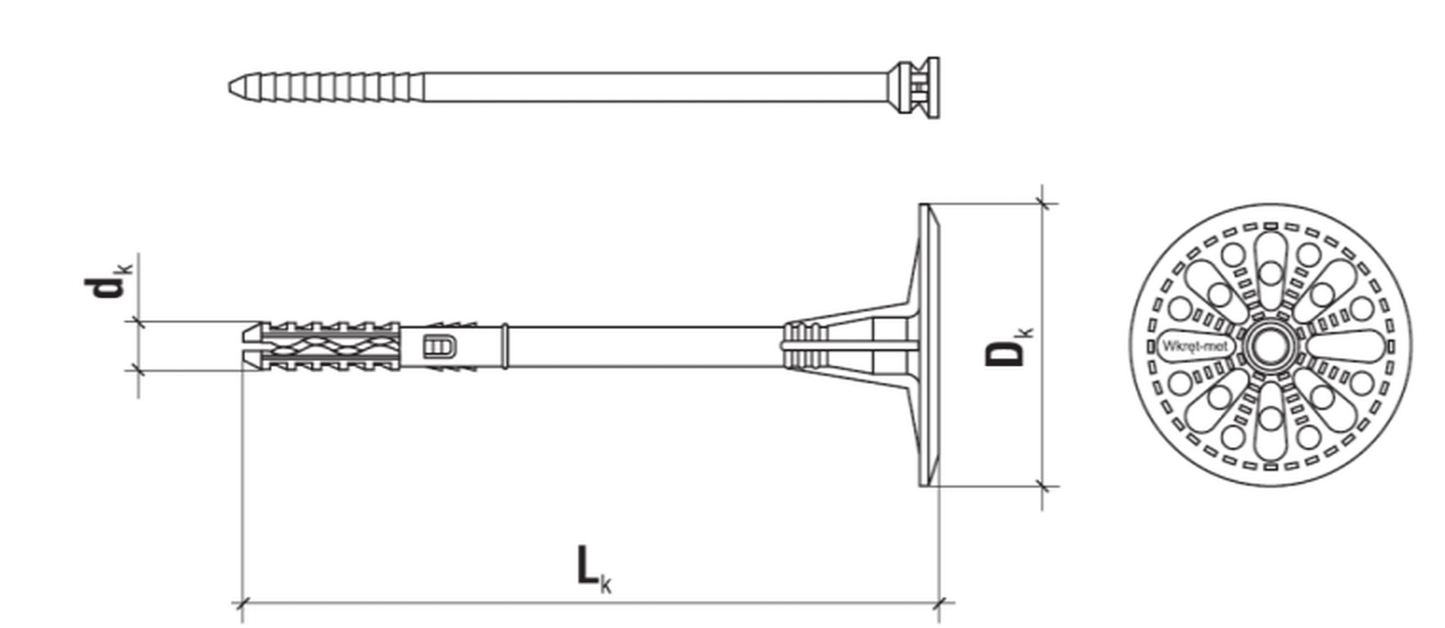

Teknisk opbygning

Dimensioner og funktion i én visning

dk = borediameter
Lk = dybellængde
Dk = skivediameter

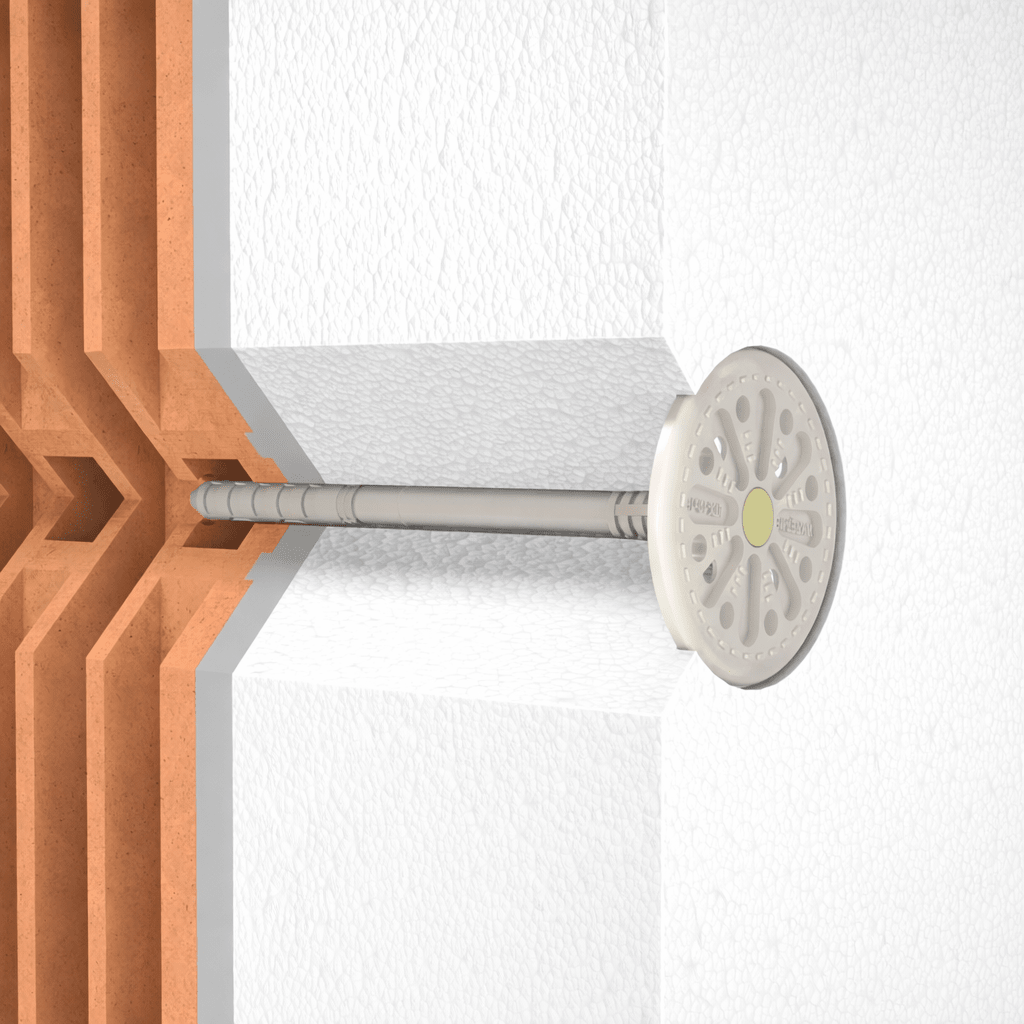

Den store trykskive fordeler belastningen mod isoleringspladen, mens ekspansionszonen i dyblen sikrer forankring i murværket.

LTX-10 teknisk tegning med dimensioner

Fordele

Fire klare grunde til at vælge LTX-10

Stærk plaststift
Den glasfiberforstærkede plaststift giver høj styrke under installation.
Stiv trykskive
Den stive skive forbedrer fastholdelsen af isoleringsmaterialet.
Design der forbedrer vedhæftning
Skiven er udformet så klæbemørtel kan hæfte bedre.
Ekspansionszone til flere underlag
Dyblen kan installeres i flere typer murværk og beton.

Valg af korrekt længde

Hurtig guideline til typiske længder

Isoleringstykkelse
Typisk dybellængde
50 mm
ca. 90 mm
80 mm
ca. 120 mm
100 mm
ca. 140 mm
120 mm
ca. 160 mm

Dybellængden skal vælges så ekspansionszonen ligger i det bærende underlag.

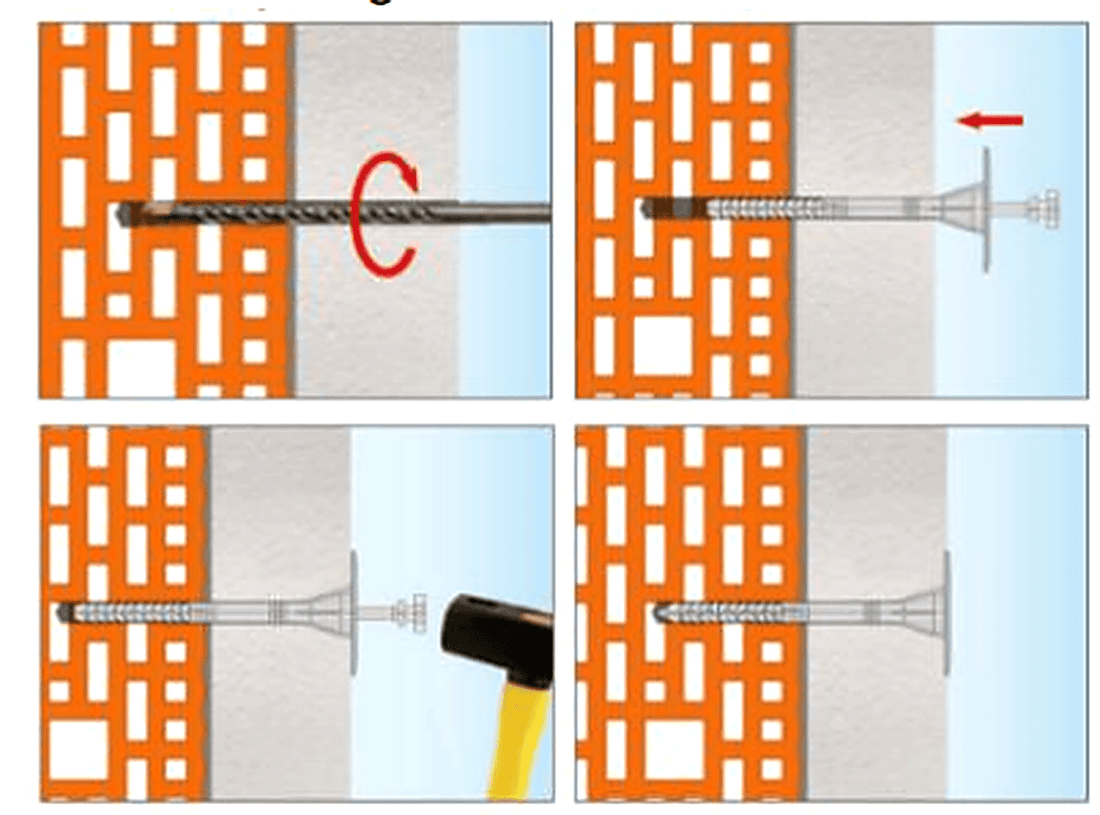

Sådan monteres isoleringsdybler

4 trin – enkel installation

  1. Bor hul gennem isoleringen og ind i underlaget.
  2. Indsæt dyblen gennem isoleringspladen.
  3. Pres skiven plant mod isoleringen.
  4. Slå plaststiften i med hammer.

Når stiften slås i, ekspanderer dyblen i murværket og fastholder isoleringen.

LTX-10 montageillustration – 4 trin

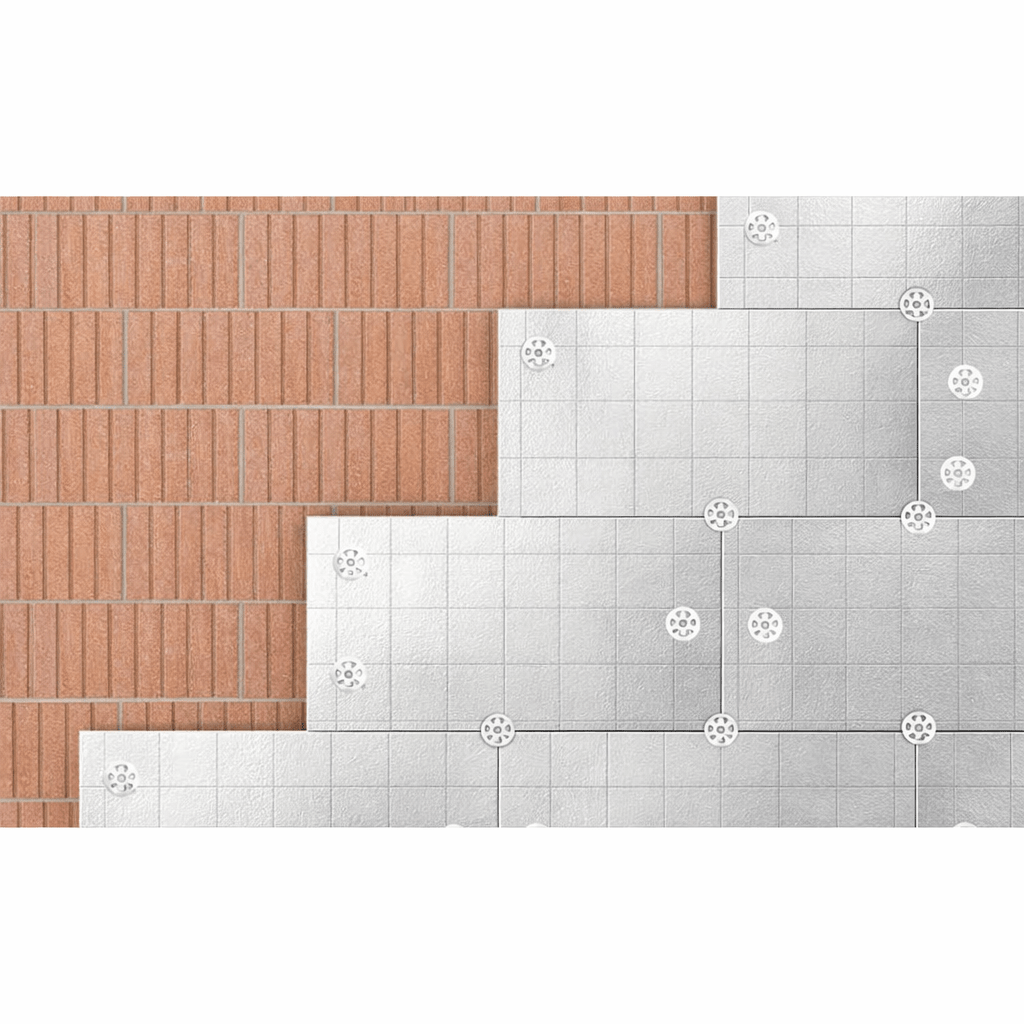

Hvor mange dybler pr m²

Typiske mængder (afhænger af vindlast og underlag)

Facadefelt
ca. 6 stk pr m²
Hjørner / vindzoner
ca. 8 stk pr m²

Produkter der ofte bruges sammen

Typisk ETICS-opsætning

PIR isoleringsplader
Isoleringsplader til facade-/konstruktioner.
Isoleringsklæb
Klæbemørtel til opsætning i ETICS.
Tape til samlinger
Tætning og samlingsløsninger.
Fugeskum
Udfyldning og tætning ved detaljer.

FAQ

De mest almindelige spørgsmål

Kan den bruges til PIR isolering?
Ja, den kan bruges til mekanisk fastgørelse af PIR isoleringsplader på murværk.
Kan den bruges i træ?
Nej. Til træ anvendes normalt isolationsskruer.
Hvor mange dybler pr m²?
Typisk 6-8 pr m² afhængigt af vindbelastning.
Skal isoleringen også limes?
I facadeisoleringssystemer bruges dybler normalt sammen med klæbemørtel.

Download

Dokumentation (PDF)

Teknisk datablad – LTX-10 Teknisk dossier
