Monteringsanvisningar


Vattenavvisande och vindtät

För att minimera konvektionsförlusten är det nödvändigt att isoleringen bildar ett slutet system som är helt tätt mot luften utanför byggnaden. Detta kriterium uppnås enkelt med Aluthermo Quattro®.

Aluthermo Quattro® läggs över hela konstruktionen. Materialets sidor måste pressas mot varandra och förseglas med Aluthermo systemtejp.

Aluthermo®-isolering är termiskt svetsad över hela ytan och kan skäras till okonventionella vinklar och former. En vass kniv eller sax räcker för att klippa.

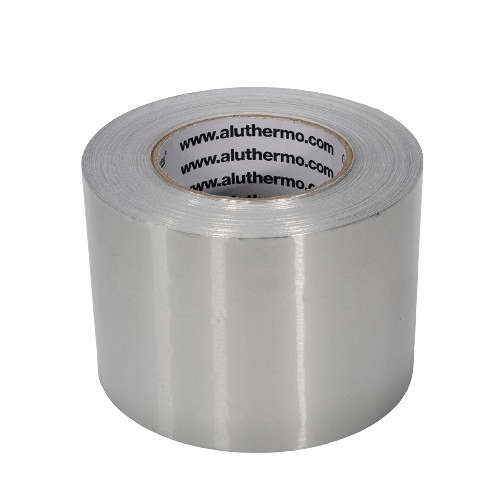

ALUTHERMO SJÄLVHÄFTANDE TEJP

Vi rekommenderar att rullarna sammanfogas med 100 mm. AluThermo självhäftande tejp. Den 50 my tjockleken av aluminium på denna specialtejp garanterar optimal reflektion vid alla korsningar. För att säkerställa perfekt vidhäftning måste ytan vara fri från damm och fukt.

INSTALLATIONSAVSTÅND UNDER MONTERING

För att uppnå optimal isoleringsprestanda med Aluthermo Quattro® och för att undvika köldbryggor rekommenderar vi att du bibehåller ett luftgap på minst 2 cm på båda sidor om Aluthermo Quattro®.

För att maximera den ljudabsorberande effekten måste Aluthermo Quattro® spännas hårt för att förhindra kontakt med intilliggande ytor.

DEFORMATION

För att undvika problemet med deformation av isoleringsmaterialet under tyngden av takläkt, till exempel över takbjälkar, nockar etc., förhindrar Aluthermo Quattro® köldbryggor genom att säkerställa kompensation mellan träet och de våfflade luftbubblorna.

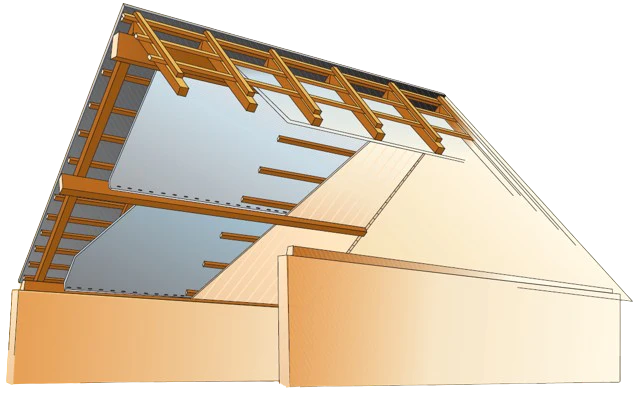

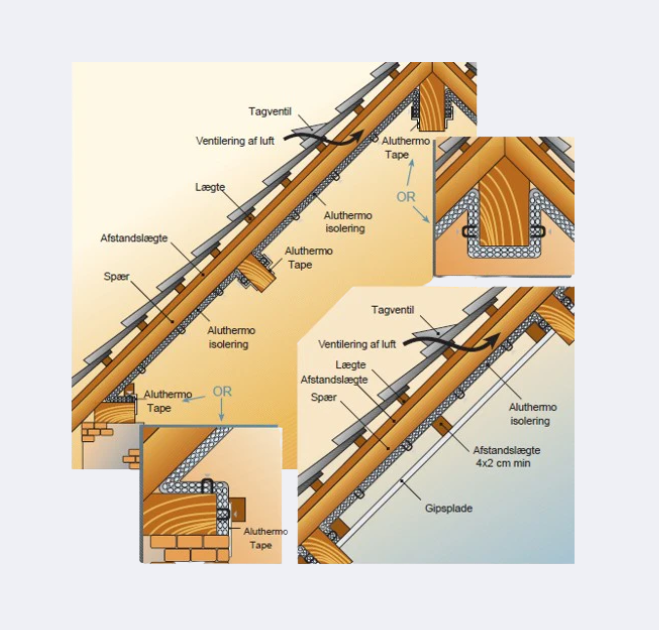

TAKISOLERING FRÅN INSIDEN

Den första Aluthermo Quattro®-skivan installeras parallellt med nocken och fästs vid takfoten med en överlappning på 5 cm. Montera Aluthermo Quattro® tätt och fäst den med pappspik eller klamrar i nock och takstolar med 20 cm mellanrum.

Installera nästa spår
Aluthermo Quattro®-isolering så att sidorna ligger an mot det föregående lagret.
Förslut monteringen med
Aluthermo självhäftande tejp.


Fäst den nedre kanten av
sista kursen Aluthermo Quattro®
på väggen med hjälp av kartongspikar
per 5 cm.


Sedan fästs läktarna för
den slutliga finishen (träpaneler,
gipsskivor etc.) till takbjälkarna.
Läktarna måste fästas så att de
sitter nära bergen.

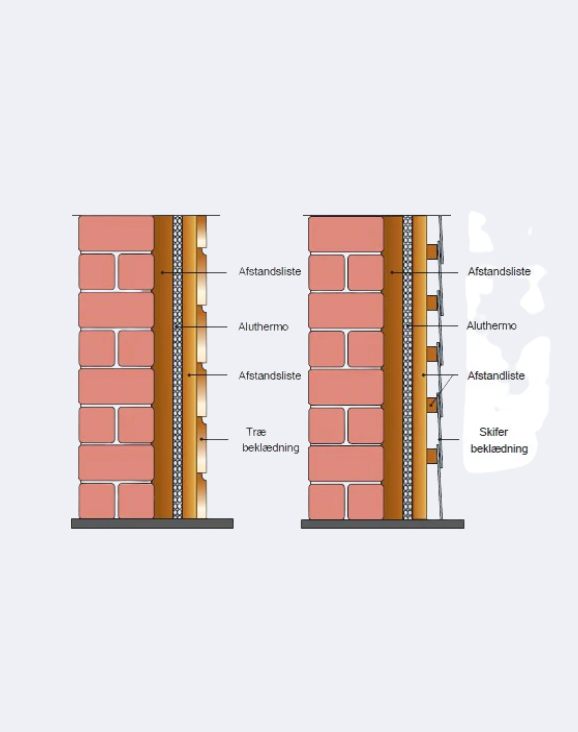

INSTALLATION PÅ YTTERVÄGGAR MED BEKLÄDNING

Fäst en ram av vertikala läkter per. 60 cm - 3 cm tjock och 5 cm bred för väggen.

Rulla Aluthermo Quattro®-isoleringsark horisontellt över denna ram och se till att sidorna stöter mot varandra vid alla ark.

Täta överlappningarna med Aluthermo självhäftande tejp.
Aluthermo Quattro®-isoleringen måste installeras tätt för att säkerställa ett avstånd till väggen.


Fäst sedan den utvändiga distanslisten så att en ventilerad luftspalt på 3 cm bildas.
fasadbeklädnaden.

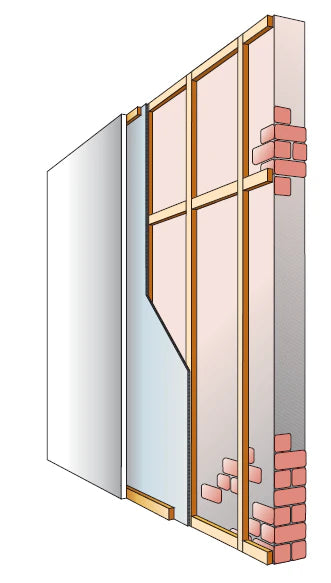

INNERVÄGGISOLERING

Aluthermo Quattro® kan installeras horisontellt eller vertikalt, precis som
se till att sidorna är ihopfogade. Där måste finnas min. 30 mm luftspalt mellan den isolerade väggen och den installerade Aluthermo Quattro®.


Alla överlappningar är förseglade med Aluthermo självhäftande tejp.


De vertikala läktarna i ramen placeras jämnt per 60 cm.
Stommen är avslutad i kanterna med läkt, som isolerar och
stabiliserar luften mellan isoleringen och väggen.


Distanser fästs på utsidan av isoleringen före installation av
den inre finishen.

Hitta en konstruktion här.

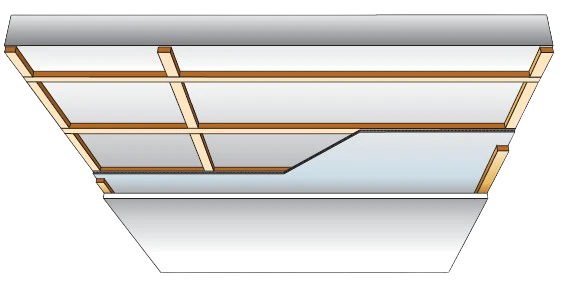

ISOLERING AV BETONGTAK

Använd samma procedur
som innerväggsisolering.

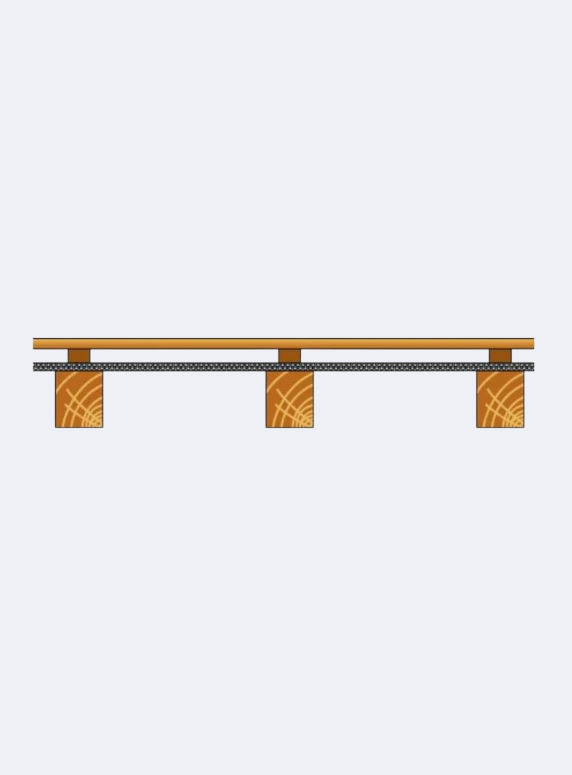

UNDER TRÄ- ELLER SPONSKIVEGOLV

Montera Aluthermo Quattro®-isolering på golvbjälkarna, täta överlappningarna mellan de lagda isoleringsskivorna med
Aluthermo självhäftande tejp.


Skruva sedan fast distanser med min. 3 cm tjock och 5 cm bred på golvbjälkarna. Fäst trä- eller spånskivegolvet till dessa distanser.


Om trägolvet läggs på ett betonggolv istället för på golvbjälkar, måste isoleringsskivorna läggas
på en ram av läkt jämnt fördelad per 60 cm, som är fäst vid betonggolvet.


Täta överlappningarna mellan de lagda isoleringsskivorna med Aluthermo självhäftande tejp.


Skruva sedan fast distanser med min. 3 cm tjock och 5 cm bred på läktarna. Fäst trä- eller spånskivgolvet i dessa distanser.

Hitta en golvkonstruktion här.

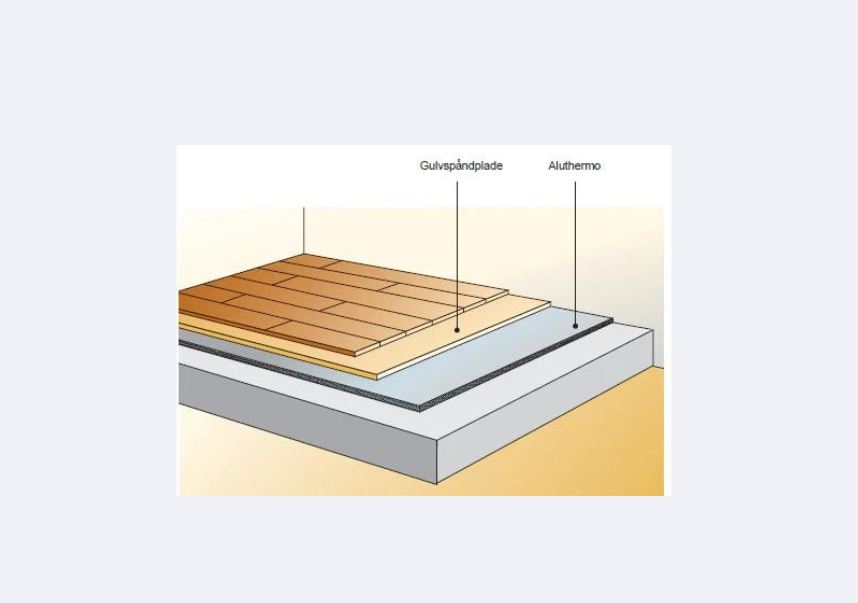

ISOLERING UNDER FLYTANDE GOLV

Se till att golvet är rent och slätt.
Vid behov, lägg ett lager skumplast innan du rullar ut ark av Aluthermo Quattro®.


Lägg isoleringsskivorna utan att vika upp dem längs intilliggande väggar. Överlappa inte isoleringsarken; men placera dem tätt kant mot kant.


Försegla de lagda isoleringsskivorna
med Aluthermo självhäftande tejp.
Lägg sedan ett lager golvspånskiva.
innan det flytande golvet installeras.

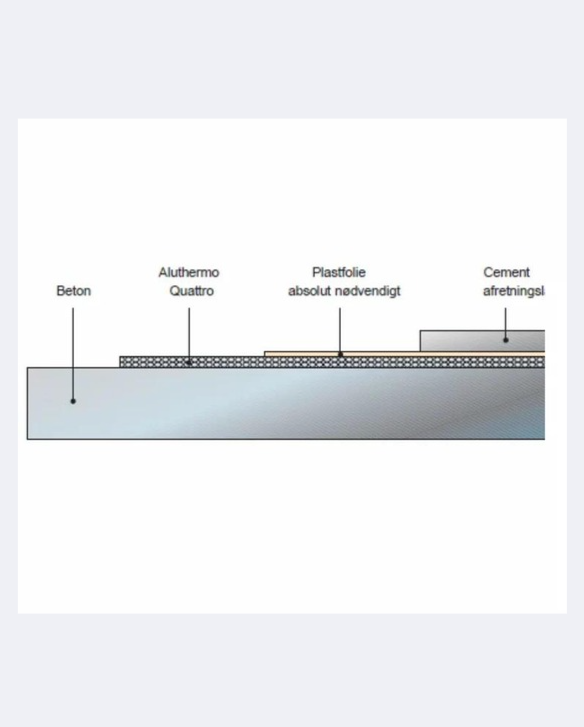

ISOLERING UNDER BYGGGOLV

Se till att golvet är rent och slätt.
Vid behov, lägg ett lager skumplast innan du rullar ut ark av Aluthermo Quattro®.


Lägg ut isoleringsskivorna och vik upp dem mot de intilliggande väggarna.
Överlappa inte isoleringsremsorna; men placera dem tätt kant mot kant.


Försegla de lagda isoleringsskivorna med Aluthermo självhäftande tejp.
Det är absolut nödvändigt att lägga en tät plastfilm över Aluthermo Quattro® innan
gjutning av en avjämningsmassa.

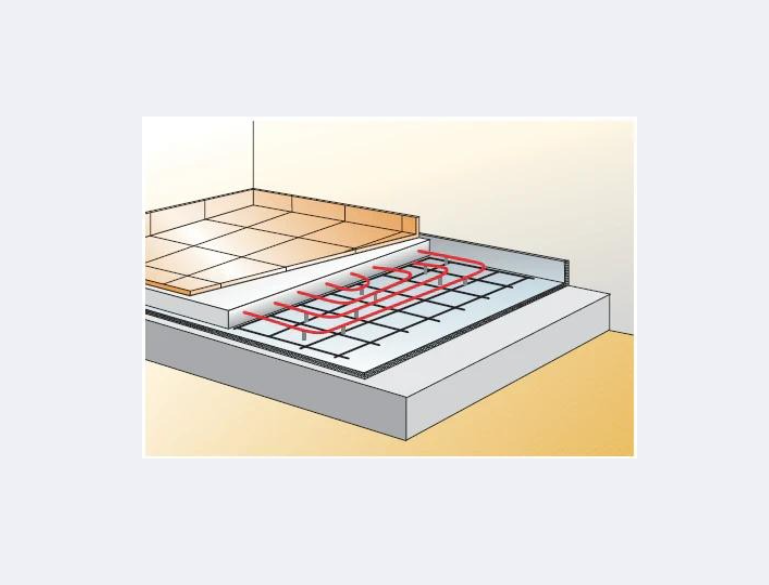

INSTALLATION MED GOLVVÄRME

Se till att golvet är rent och slätt.
Vid behov, lägg ett lager skumplast innan du rullar ut ark av Aluthermo Quattro®. Lägg ut isoleringsskivorna och vik upp dem mot de intilliggande väggarna.

Överlappa inte isoleringsremsorna; men placera dem tätt kant mot kant.
Försegla de lagda isoleringsskivorna
med Aluthermo självhäftande tejp.

En plastfolie (visas skuggad på ritningen) måste placeras över Aluthermo Quattro® innan värmeslangar installeras enligt tillverkarens specifikationer.
Gjutning av det färdiga golvet.
